Trong lộ trình đào tạo kỹ sư Điện tử – Tự động hóa, việc sử dụng thành thạo phần mềm Altium Designer đánh dấu bước ngoặt trong khả năng hiện thực hóa ý tưởng của sinh viên. Đây không chỉ là công cụ vẽ mạch, mà là một hệ sinh thái thiết kế chuẩn công nghiệp, giúp sinh viên tiếp cận trực tiếp với quy trình sản xuất thiết bị điện tử hiện đại.
Số hóa ý tưởng qua sơ đồ nguyên lý (Schematic)
Giai đoạn đầu tiên và quan trọng nhất là xây dựng bản vẽ nguyên lý. Tại đây, sinh viên phải vận dụng kiến thức về Linh kiện điện tử và Kỹ thuật xung số để:
- Xác định các khối chức năng: Khối nguồn, khối xử lý trung tâm (MCU), khối cảm biến và khối chấp hành.
- Quản lý thư viện linh kiện: Từ việc chọn footprint (chân linh kiện) chuẩn đến việc tạo mới các linh kiện đặc thù chưa có sẵn.
- Kiểm tra lỗi logic (ERC): Đảm bảo các kết nối điện học chính xác trước khi chuyển sang giai đoạn thiết kế vật lý.

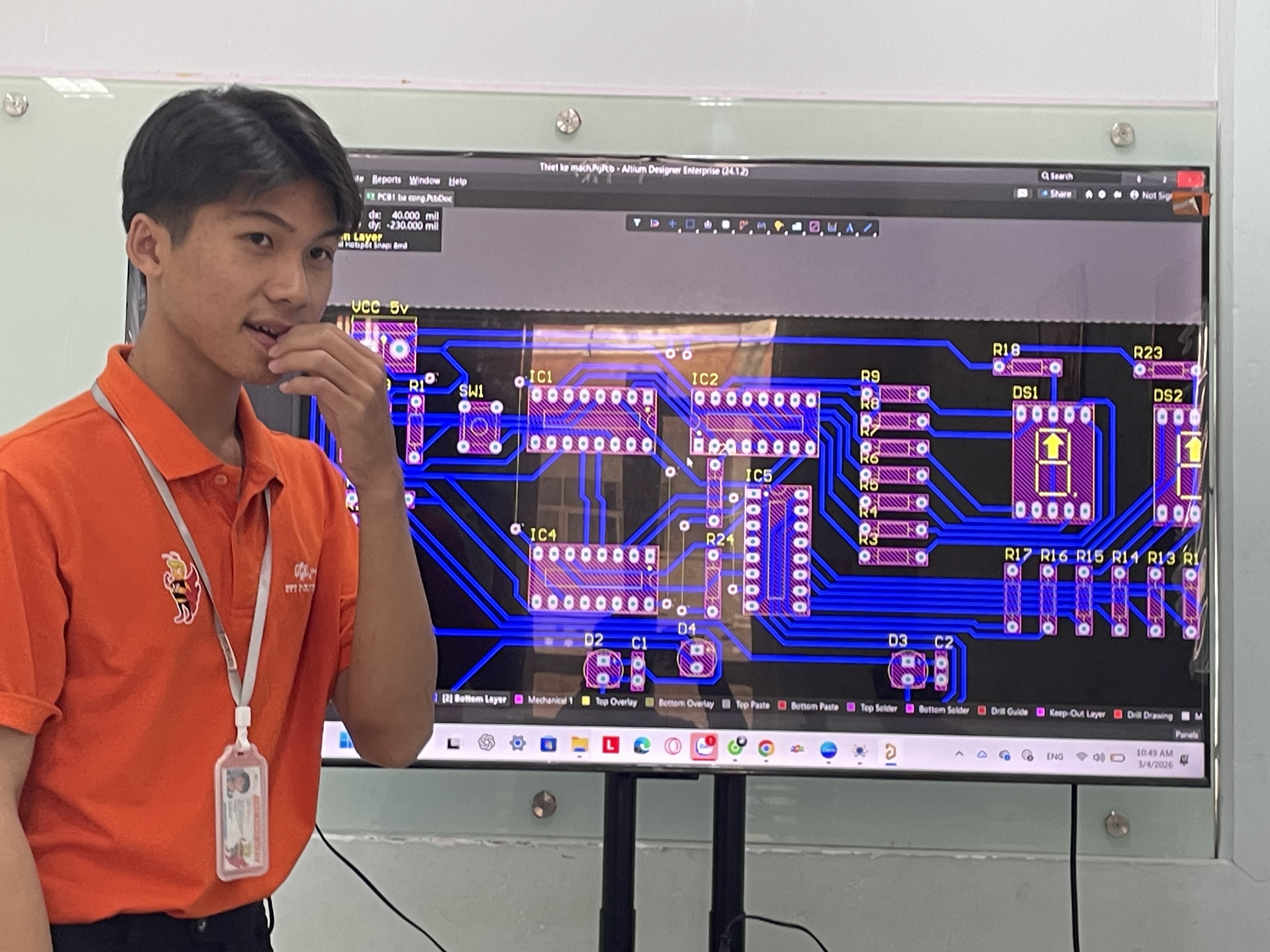

Nghệ thuật sắp xếp và đi dây trên mạch in (PCB Layout)
Chuyển từ sơ đồ nguyên lý sang PCB là quá trình đòi hỏi cả tư duy kỹ thuật lẫn tính thẩm mỹ. Sinh viên học được cách:
- Tối ưu hóa không gian: Sắp xếp linh kiện khoa học để mạch nhỏ gọn nhưng vẫn đảm bảo tản nhiệt và giảm nhiễu.
- Quy tắc đi dây (Design Rules): Thiết kế đường đổ đồng (Polygon), độ rộng đường dây (Trace width) phù hợp với cường độ dòng điện và khoảng cách an toàn điện.
- Thiết kế mạch nhiều lớp (Multi-layer PCB): Tiếp cận với các kỹ thuật đi dây phức tạp cho các dòng chip dán (SMD) có mật độ chân cao.
Mô phỏng 3D và xuất bản hồ sơ sản xuất
Một trong những điểm “xịn” nhất khi sinh viên dùng Altium là khả năng trình diễn 3D Visualization.
- Kiểm tra va chạm cơ khí: Sinh viên có thể xuất file 3D để kiểm tra độ khớp của mạch điện với vỏ hộp hoặc các chi tiết cơ khí khác (như khung robot hay vỏ thiết bị cầm tay).
- Xuất file Gerber: Đây là bước cuối cùng để đưa sản phẩm ra khỏi máy tính. Việc nắm vững cách xuất file Gerber chuẩn giúp sinh viên hiểu rõ quy trình gia công mạch in tại các nhà máy chuyên nghiệp.
Giá trị của việc làm chủ công cụ chuẩn công nghiệp
Việc sinh viên tự tay thiết kế và đặt mạch in (với các đường chạy mạch nhỏ mịn, sắc sảo thay vì vẽ tay thủ công) giúp các sản phẩm ứng dụng như: mạch điều khiển động cơ, hệ thống giám sát cảm biến hay các dự án Robotics trở nên chuyên nghiệp và ổn định hơn rất nhiều.
Quan trọng hơn, kỹ năng sử dụng Altium chính là “tấm vé thông hành” giúp sinh viên ghi điểm tuyệt đối với các nhà tuyển dụng trong lĩnh vực thiết kế vi mạch và sản xuất thiết bị điện tử ngay sau khi ra trường.
Giảng viên Trần Ngọc Sơn
Bộ môn Điện – Cơ khí
FPT Polytechnic Cần Thơ
