Hiện nay với sự bùng nổ của các trợ lý ảo AI điển hình như Chat GPT, Google Gemini đang mang lại nhiều lợi ích và ứng dụng trong cuộc sống đặc biệt với lĩnh vực công nghệ thông tin, marketing v.v…
Đồng hành với xu hướng đó một trợ lý ảo AI được xây dựng chuyên biệt nhằm mục tiêu hỗ trợ các kỹ sư xây dựng các mạch điện tử nhanh chóng đã được phát hành với tên gọi Flux AI. Với khả năng hỗ trợ tính toán thông số các linh kiện theo yêu cầu của mạch điện tử, hỗ trợ thiết kế PCB online… Đây hứa hẹn là một trợ lý ảo AI sẽ mang lại lợi ích to lớn cho các kỹ sư thiết kế phần cứng, thúc đẩy hiệu quả công việc vượt trội.
Từ các ưu điểm trên, bài viết được xây dựng nhằm mục tiêu giới thiệu tổng quan về Flux AI và cách sử dụng cơ bản với yêu cầu giả định được đưa ra là xây dựng mạch lọc thông dải với tần số cắt fL , fH đã được tính toán từ trước.
Bước 1: Tạo project
Trước tiên cần đăng ký tài khoản và đăng nhập để sử dụng trợ lý ảo Flux tại trang web: https://www.flux.ai/

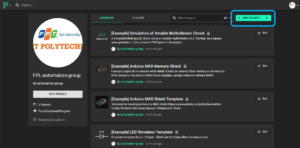

Thực hiện tạo project bằng cách chọn biểu tượng góc trái phía trên của trang web và chọn new project.
Sau khi tạo project một trang web mới sẽ được tạo ra có dạng như hình dưới tại đây người dùng có thể thay đổi tên project tại ô ký hiệu 1. Đặc biệt có thể dùng cửa sổ “Chatˮ tại 2 để yêu cầu sự trợ giúp từ trợ lý ảo AI.
Bước 2: Giao tiếp với trợ lý ảo AI
Như giả định tại phần mở đầu bài viết, chúng ta cần xây dựng mạch lọc thông dải với tần số cắt đã được tính toán có giá trị fL = 20 (kHz), fH = 100 (kHz).
Thực hiện vào khung “Chatˮ và đưa ra yêu cầu cho AI có tên “copilotˮ bằng cú pháp:
@copilot, [tên mạch cần xây dựng], [yêu cầu đầu ra của mạch],

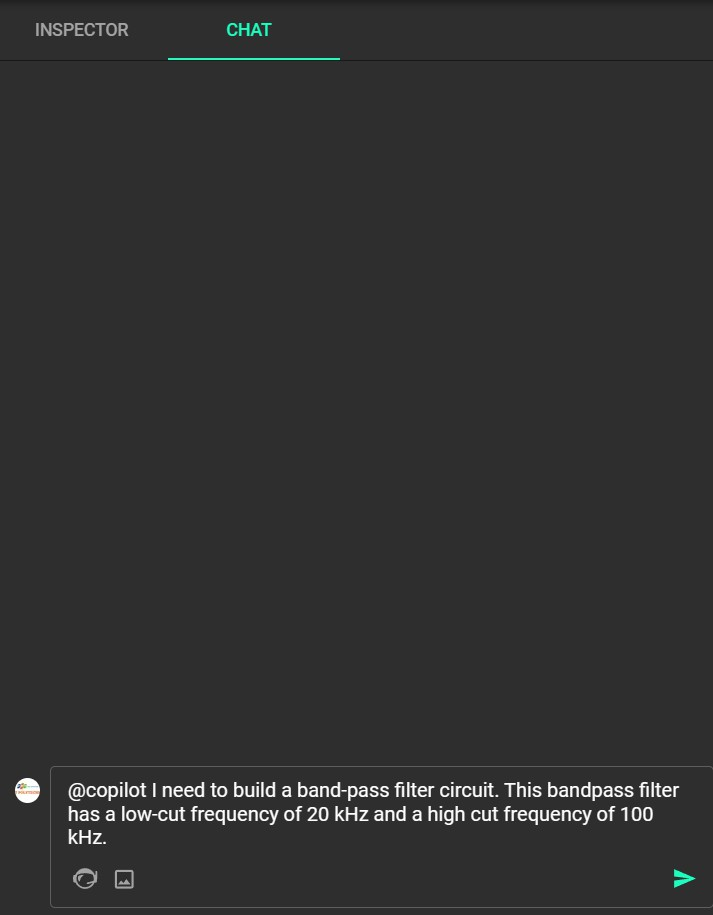

Trong nhiệm vụ này, yêu cầu được đưa ra cho AI được sử dụng như hình dưới.
Sau một thời gian tính toán, AI copilot sẽ đưa ra một câu trả lời bao gồm tóm tắt lại yêu cầu, lưu ý một số giả định, các bước tính toán linh kiện trong mạch, và hướng dẫn kết nối các linh kiện.
Bước 3: Mô phỏng kiểm thử chức năng của mạch

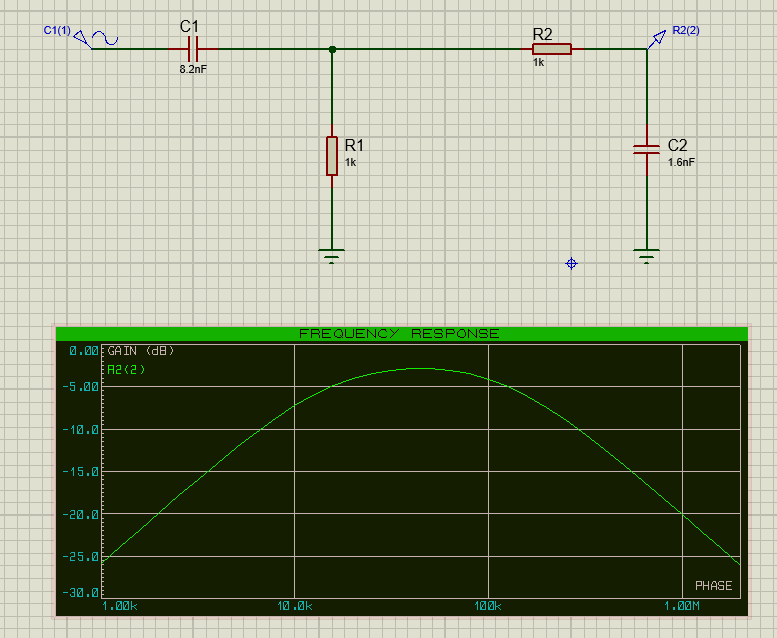

Thực hiện mô phỏng mạch theo hướng dẫn đã được đưa ra nhằm kiểm tra tính năng của mạch trên phần mềm Proteus:
Bước 4: Thiết kế mạch in cho mạch

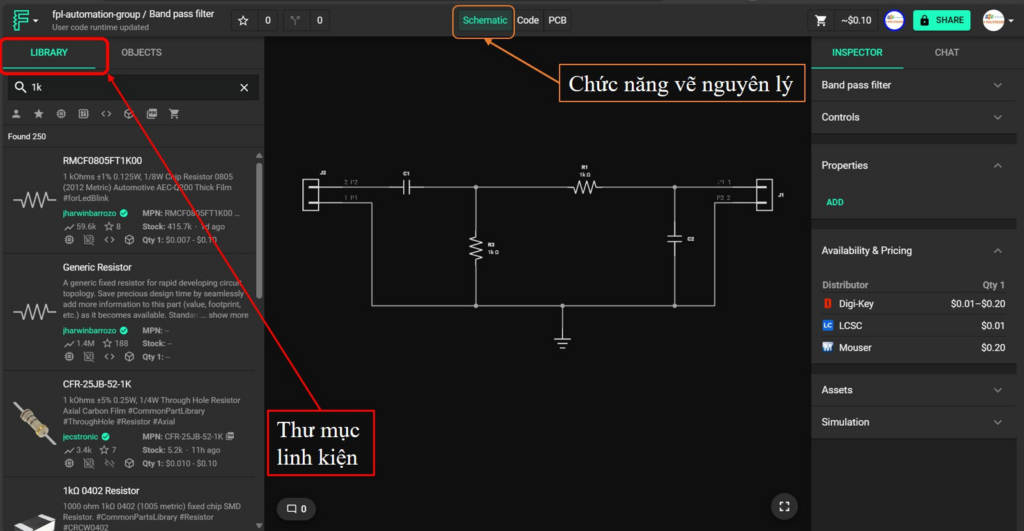

Kết quả mô phỏng cho thấy mạch với linh kiện được tính toán hoàn toàn đáp ứng được yêu cầu đưa ra. Tiếp theo tại trang web Flux.ai chúng ta có thể trực tiếp vẽ nguyên lý của mạch tại mục chức năng “Schematicˮ với các linh kiện có thể tìm kiếm tại “LIBRARYˮ.

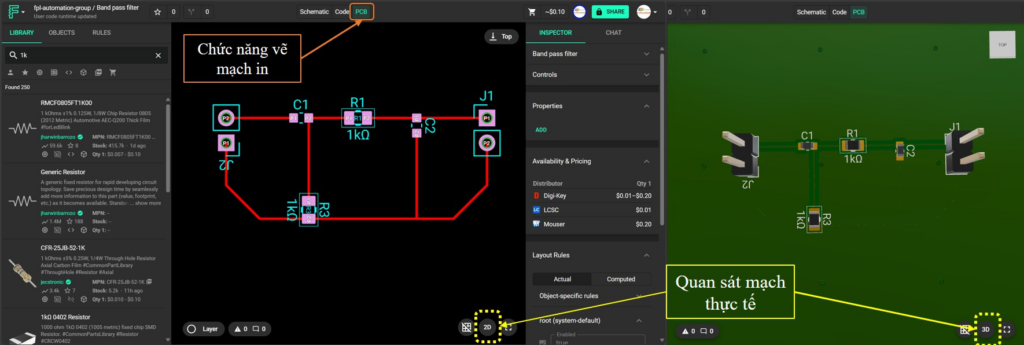

Tại chức năng vẽ mạch in “PCBˮ cho phép thiết kế đi dây, và quan sát hình ảnh thực tế của mạch.
Kết luận, qua các bước trên, bài viết đã cho các bạn đọc một cái nhìn tổng quan về khả năng ứng dụng của các trợ lý ảo AI nhằm đẩy nhanh thời gian thực hiện các công việc về thiết kế, phát triển mạch điện tử nói chung.
Tuy nhiên không có trí tuệ nhân tạo là hoàn hảo mà vẫn cần sự giám sát, định hướng của chính trí tuệ con người do đó hy vọng các bạn đọc đặc biệt là các bạn sinh viên sử dụng một cách linh hoạt, có khoa học, chọn lọc để vừa hoàn thiện công việc vừa nâng cao chuyên môn bản thân.
Giảng viên Vũ Xuân Thắng
Bộ môn Điện – cơ khí
FPT Polytechnic Hà Nội
