Thiết kế máy CNC mini là một quá trình phức tạp, đòi hỏi sự kết hợp giữa kiến thức cơ khí, điện tử và lập trình. Để tạo ra một sản phẩm tối ưu, cần tuân thủ một quy trình thiết kế bài bản, từ việc xác định yêu cầu đến lắp ráp và vận hành. Trong bài viết dưới đây FPT Polytechnic Hà Nội sẽ cung cấp các bước quan trọng trong quy trình thiết kế máy CNC mini.
Xác định yêu cầu và mục tiêu
Trước khi bắt tay vào thiết kế, cần làm rõ các yếu tố quan trọng sau:
- Mục đích sử dụng: Máy CNC mini phục vụ học tập, nghiên cứu, gia công chi tiết nhỏ, khắc gỗ, cắt mạch điện tử…
- Loại vật liệu gia công: Nhôm, nhựa, gỗ, PCB…
- Kích thước và công suất: Xác định kích thước vùng làm việc tối đa, công suất động cơ trục chính, tốc độ di chuyển các trục.
- Độ chính xác: Độ chính xác mong muốn của máy.
- Chi phí: Ngân sách dự kiến cho toàn bộ dự án.
Thiết kế cơ khí
- Khung máy: Chọn vật liệu như nhôm định hình, thép, gỗ công nghiệp. Thiết kế kết cấu vững chắc để đảm bảo độ ổn định.
- Hệ thống dẫn động: Lựa chọn động cơ bước hoặc servo, sử dụng vít me bi hoặc thanh răng để tăng độ chính xác, chọn ray trượt phù hợp.
- Trục chính: Xác định công suất, tốc độ động cơ trục chính (spindle), thiết kế hệ thống gá dao và làm mát.
- Hệ thống gá phôi: Lựa chọn bàn gá phôi hoặc mâm cặp, thiết kế hệ thống kẹp phôi đảm bảo chắc chắn.
Thiết kế điện tử và điều khiển
- Bộ điều khiển CNC: Lựa chọn nền tảng như Arduino CNC Shield, Mach3, GRBL.
- Động cơ và driver: Chọn động cơ và driver phù hợp với công suất yêu cầu.
- Cảm biến và công tắc hành trình: Đảm bảo an toàn và độ chính xác khi vận hành.
- Nguồn điện: Lựa chọn nguồn điện đủ công suất cho hệ thống.
Lựa chọn vật liệu và linh kiện
- Vật liệu: Đảm bảo độ bền, độ cứng và khả năng gia công phù hợp.
- Linh kiện: Chọn linh kiện từ các nhà cung cấp uy tín và liệt kê danh sách chi tiết cần mua.
Thiết kế 3D và lập bản vẽ

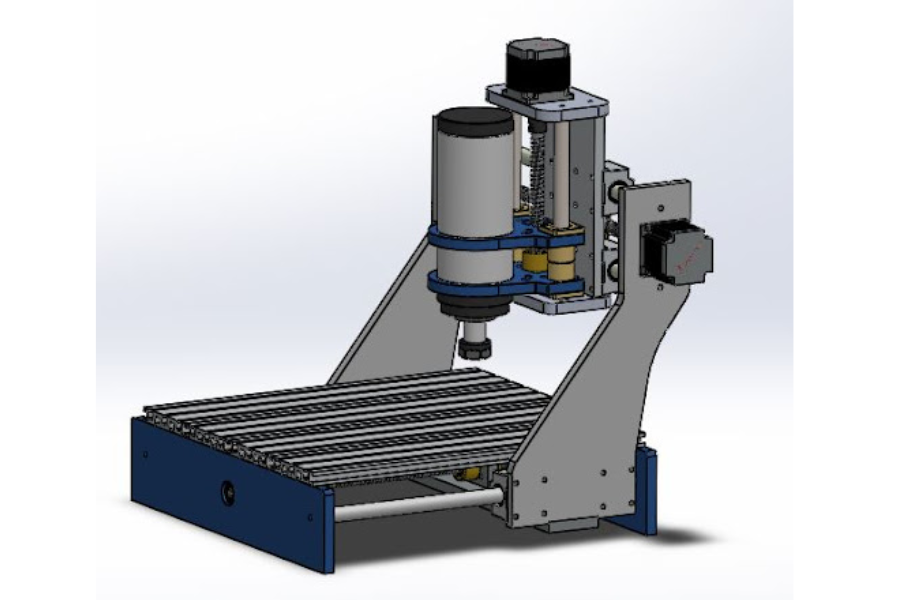

- Thiết kế 3D: Dùng phần mềm CAD để dựng mô hình, kiểm tra và tối ưu thiết kế.
- Lập bản vẽ: Chuẩn bị bản vẽ chi tiết từng bộ phận và bản vẽ lắp ráp.
Gia công và lắp ráp
- Gia công chi tiết: Cắt laser, phay CNC, in 3D các bộ phận.
- Lắp ráp: Hoàn thiện các bộ phận theo bản vẽ, kiểm tra và hiệu chỉnh độ chính xác.
- Đi dây điện: Kết nối dây điện cho động cơ, cảm biến và bộ điều khiển.
Lập trình và vận hành
- Lập trình CNC: Sử dụng phần mềm CAM để tạo G-code, kiểm tra mô phỏng trước khi chạy máy.
- Cài đặt phần mềm điều khiển: Kết nối máy tính với máy CNC mini và cấu hình phần mềm.
- Vận hành thử nghiệm: Chạy thử, kiểm tra độ chính xác và hiệu chỉnh sai số.
Kiểm tra và hoàn thiện
- Kiểm tra độ chính xác: Đánh giá độ chính xác của các trục và sản phẩm gia công.
- Hoàn thiện máy: Sơn phủ, trang trí, làm tài liệu hướng dẫn sử dụng.
Lời khuyên khi thiết kế máy CNC mini
- Tham khảo các tài liệu và dự án tương tự.
- Tìm kiếm sự hướng dẫn từ các chuyên gia.
- Lập kế hoạch chi tiết và tuân thủ tiến độ.
- Kiểm tra và thử nghiệm kỹ lưỡng từng giai đoạn.
Với quy trình thiết kế chi tiết và khoa học, việc chế tạo một máy CNC mini sẽ trở nên khả thi, đáp ứng tốt nhu cầu sử dụng và đảm bảo hiệu suất hoạt động cao.
Giảng viên Vũ Thị Thủy
Bộ môn Điện – Cơ khí
FPT Polytechnic Hà Nội
