Máy phay CNC mini là công cụ thiết yếu cho sản xuất mẫu và gia công chi tiết nhỏ, hỗ trợ kiểm tra thiết kế và thử nghiệm chức năng. Bài báo phân tích cấu tạo, nguyên lý hoạt động và quy trình ứng dụng thực tế, chứng minh hiệu quả trong các ngành điện tử, y tế. Dựa trên dự án của sinh viên ngành Công nghệ Kỹ thuật Cơ khí tại FPT Polytechnic, công nghệ này mang lại độ chính xác cao và chi phí thấp.
Giới thiệu
Trong công nghiệp 4.0, sản xuất mẫu giúp kiểm tra thiết kế và giảm rủi ro sản xuất lớn. Máy phay CNC mini, với kích thước nhỏ gọn, phù hợp cho xưởng nhỏ và doanh nghiệp khởi nghiệp. Bài báo dựa trên nghiên cứu thực tế từ dự án tốt nghiệp của nhóm sinh viên ngành Công nghệ Kỹ thuật Cơ khí tại Trường Cao đẳng FPT Polytechnic (Hà Nội). Nhóm đã ứng dụng máy phay CNC mini trong chế tạo mẫu và gia công chi tiết nhỏ, chứng minh tính khả thi trong môi trường học thuật và thực tiễn.
Tổng quan về máy phay CNC mini và nhu cầu sản xuất mẫu
Các loại máy phay CNC mini
- 3 trục: Gia công cơ bản (X, Y, Z).
- 4 trục: Thêm trục quay A cho bề mặt cong.
- 5 trục: Gia công phức tạp 3D.
Máy nhỏ gọn, chi phí thấp, dễ lắp đặt – lý tưởng cho sinh viên cơ khí FPT thực hành.
Nhu cầu sản xuất mẫu
Sản xuất mẫu kiểm tra tính khả thi, thử nghiệm chức năng và hỗ trợ marketing. Gia công chi tiết nhỏ yêu cầu dung sai chặt chẽ (<0.01 mm), độ bóng cao. Ứng dụng chính: điện tử (linh kiện vi mô), y tế (implant), hàng không (mẫu thử). Sinh viên ngành cơ khí FPT có thể ứng dụng để phát triển kỹ năng CAD/CAM và gia công thực tế.
Cấu tạo, nguyên lý hoạt động và khả năng
Cấu tạo
- Hệ thống cơ khí: Khung máy ổn định, bàn gá phôi, ray trượt/vít me, động cơ trục chính (24.000 vòng/phút), vòng bi giảm ma sát.
- Hệ thống điều khiển: Phần mềm Mach3, bộ điều khiển CNC, driver động cơ.
Nhóm sinh viên FPT đã chế tạo mô hình tổng thể, đảm bảo tính ổn định cho ứng dụng thực tế.
Nguyên lý hoạt động
Dựa trên G-code từ MasterCAM: Phân tích bản vẽ → Lập trình toolpath → Xuất code → Xử lý lệnh (G00 di chuyển, G01 cắt) → Gia công và kiểm tra. Sơ đồ động học bao gồm trục chính quay dao và bàn di chuyển.
Khả năng
Gia công dung sai 0.01-0.05 mm, tốc độ 200 mm/phút, vật liệu nhôm/nhựa/thép mềm. Hiệu quả cho rapid prototyping, giảm thời gian từ thiết kế đến sản phẩm – phù hợp với dự án sinh viên FPT.
Quy trình ứng dụng trong sản xuất mẫu
Phân tích quy trình
Ví dụ mẫu 1 (lục giác có lỗ/hốc): Một lần gá phôi bằng mỏ kẹp.
- Contour (biên dạng): Dao Ø6, S=19.200 rpm, f=200 mm/phút, t=1.5 mm.
- Drill (khoan 8 lỗ Ø6): S=10.000 rpm, f=150 mm/phút.
- Pocket (hốc): S=12.000 rpm, f=100 mm/phút.
- Kiểm tra sau bôi nguội.
Nhóm sinh viên FPT đã áp dụng quy trình này để sản xuất mẫu thực tế.
Lập trình MasterCAM
Vẽ mô hình → Chọn toolpath → Mô phỏng → Xuất G-code.
Vận hành

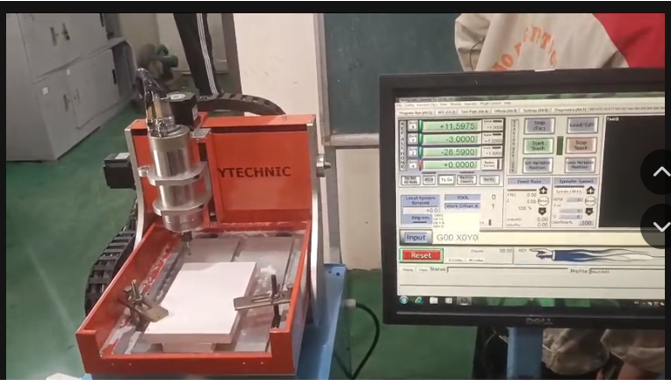

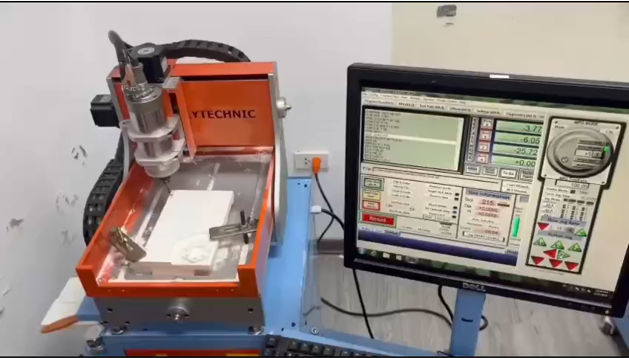

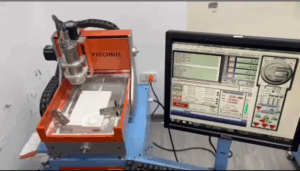

Sử dụng Mach3 (trang MDI, ToolPath). Các bước: Gá phôi/dao → Set gốc (X,Y,Z=0) → Test trên Cimco → Chạy thực tế (thời gian ~15 phút).
Bảng set dao mẫu 1:
| Bước | n (rpm) | F (mm/phút) | t (mm) | Thời gian |
|---|---|---|---|---|
| Contour lục giác | 19.200 | 200 | 1.5 | 5 phút 3 giây |
| 12.000 | 100 | 1 | 3 phút 25 giây | |
| Drill 8 lỗ | 10.000 | 150 | 1 | 2 phút 30 giây |
| Contour ngoài | 19.200 | 200 | 1.5 | 4 phút 15 giây |
Kết quả: Sản phẩm chính xác, bề mặt nhẵn – minh chứng ứng dụng thành công của sinh viên FPT.
Kết luận
Máy phay CNC mini nâng cao hiệu quả sản xuất mẫu với tốc độ và độ chính xác cao. Qua dự án của sinh viên ngành cơ khí FPT, công nghệ này không chỉ hỗ trợ học tập mà còn ứng dụng thực tiễn, khuyến khích đầu tư cho đổi mới. Tương lai, tích hợp AI sẽ tối ưu hơn.
Giảng viên Vũ Trường Giang
Bộ môn Điện – Cơ khí
FPT Polytechnic Hà Nội
