Trong chương trình đào tạo chuyên ngành Công nghệ thông tin (CNTT) tại Trường Cao đẳng FPT Polytechnic, “Cơ sở dữ liệu” (Database Fundamentals) là một môn học mang tính nền tảng, là “xương sống” cho gần như mọi ứng dụng phần mềm. Tuy nhiên, nhiều sinh viên thường tập trung vào việc học thuộc lòng các câu lệnh SQL mà vô tình xem nhẹ một trong những khái niệm quan trọng nhất: Database Diagram (Lược đồ Cơ sở dữ liệu).
Databse Diagram (ERD) là gì?
Database Diagram, mà ở mức độ thiết kế khái niệm thường được biết đến với tên gọi ERD (Entity-Relationship Diagram – Lược đồ Quan hệ Thực thể), là một biểu đồ trực quan mô tả cấu trúc logic của một cơ sở dữ liệu.
Nó bao gồm ba thành phần chính:
- Thực thể (Entity): Đại diện cho các đối tượng trong thế giới thực mà chúng ta muốn lưu trữ thông tin (ví dụ: SinhVien, MonHoc, GiangVien).
- Thuộc tính (Attribute): Là các thông tin chi tiết của một thực thể (ví dụ: thực thể SinhVien có các thuộc tính MaSV, HoTen, NgaySinh).
- Mối quan hệ (Relationship): Mô tả cách các thực thể tương tác với nhau (ví dụ: mối quan hệ “Học” giữa SinhVien và MonHoc).
Một Database Diagram hoàn chỉnh sẽ thể hiện rõ các bảng (tables), các cột (columns), kiểu dữ liệu, và đặc biệt là các ràng buộc (constraints) như khóa chính (Primary Key) và khóa ngoại (Foreign Key) để liên kết các bảng.
Tầm Quan Trọng Cốt Lõi Của Database Diagram
Trong khuôn khổ môn học “Cơ sở dữ liệu”, việc thành thạo kỹ năng thiết kế lược đồ mang lại bốn giá trị then chốt.
1. Trực quan hóa sự trừu tượng
Một cơ sở dữ liệu trong thực tế có thể chứa hàng triệu bản ghi (records) phân bổ trên hàng chục, hàng trăm bảng. Con người không thể “nhìn” thấy dữ liệu này một cách tổng thể.
Database Diagram biến cái trừu tượng (dữ liệu) thành cái cụ thể (hình ảnh). Thay vì phải tưởng tượng, sinh viên có thể nhìn thấy rõ ràng SinhVien nào đang học MonHoc nào, DonHang này thuộc về KhachHang nào thông qua các đường nối khóa ngoại. Đây là bước đầu tiên để hiểu bản chất của hệ thống.
2. Nền tảng của chuẩn hóa (Normalization)
Một trong những phần “khó” nhất của môn học là Chuẩn hóa dữ liệu (1NF, 2NF, 3NF, BCNF). Mục tiêu của chuẩn hóa là để loại bỏ dư thừa dữ liệu (data redundancy) và ngăn chặn các bất thường dữ liệu (data anomalies) khi thêm, xóa, sửa.
Database Diagram chính là “chiến trường” để thực hành chuẩn hóa. Khi phác thảo lược đồ, sinh viên sẽ phải tự đặt câu hỏi: “Thuộc tính này có phụ thuộc hoàn toàn vào khóa chính không?” (để đạt 2NF), “Có thuộc tính nào phụ thuộc bắc cầu vào khóa chính không?” (để đạt 3NF). Việc vẽ lược đồ buộc sinh viên phải áp dụng lý thuyết chuẩn hóa vào thực tiễn, thay vì chỉ học thuộc lòng định nghĩa.
3. Là “Ngôn ngữ chung” trong làm việc nhóm
Trong các dự án phần mềm (kể cả đồ án môn học), Database Diagram đóng vai trò là “ngôn ngữ chung” (common language) để các thành viên giao tiếp.
- Back-end Developer cần lược đồ để biết cách viết các câu lệnh JOIN chính xác, cách xây dựng các Model/Entity trong code.
- Front-end Developer cũng cần xem lược đồ để hiểu dữ liệu nào sẽ được trả về từ API.
- Database Administrator (DBA) dùng nó để tối ưu hóa hiệu suất và thiết lập bảo mật.
Một lược đồ rõ ràng giúp loại bỏ mọi sự mơ hồ trong giao tiếp, đảm bảo mọi người đều hiểu đúng về cấu trúc dữ liệu.
4. Cầu nối trực tiếp từ thiết kế đến thực thi (Code)
Đây là giá trị thực tiễn nhất. Một Database Diagram được thiết kế tốt gần như là một bản “hướng dẫn” để viết code CREATE TABLE.
- Mỗi thực thể trở thành một TABLE.
- Mỗi thuộc tính trở thành một COLUMN với kiểu dữ liệu tương ứng.
- Khóa chính trở thành ràng buộc PRIMARY KEY.
- Mối quan hệ được thể hiện bằng ràng buộc FOREIGN KEY.
Khi viết các câu lệnh truy vấn SQL phức tạp, đặc biệt là các phép JOIN nhiều bảng, việc nhìn vào lược đồ sẽ giúp sinh viên xác định chính xác các khóa ngoại cần liên kết, thay vì phải “đoán mò” trong hàng chục bảng.
Các công cụ vẽ Database Diagram phổ biến nhất
Để biến lý thuyết thành sản phẩm, sinh viên cần các công cụ (tools) hỗ trợ. Dưới đây là các công cụ phổ biến và mạnh mẽ nhất hiện nay:
1. Công cụ trực tuyến (Cloud-based)
- draw.io (nay là diagrams.net):

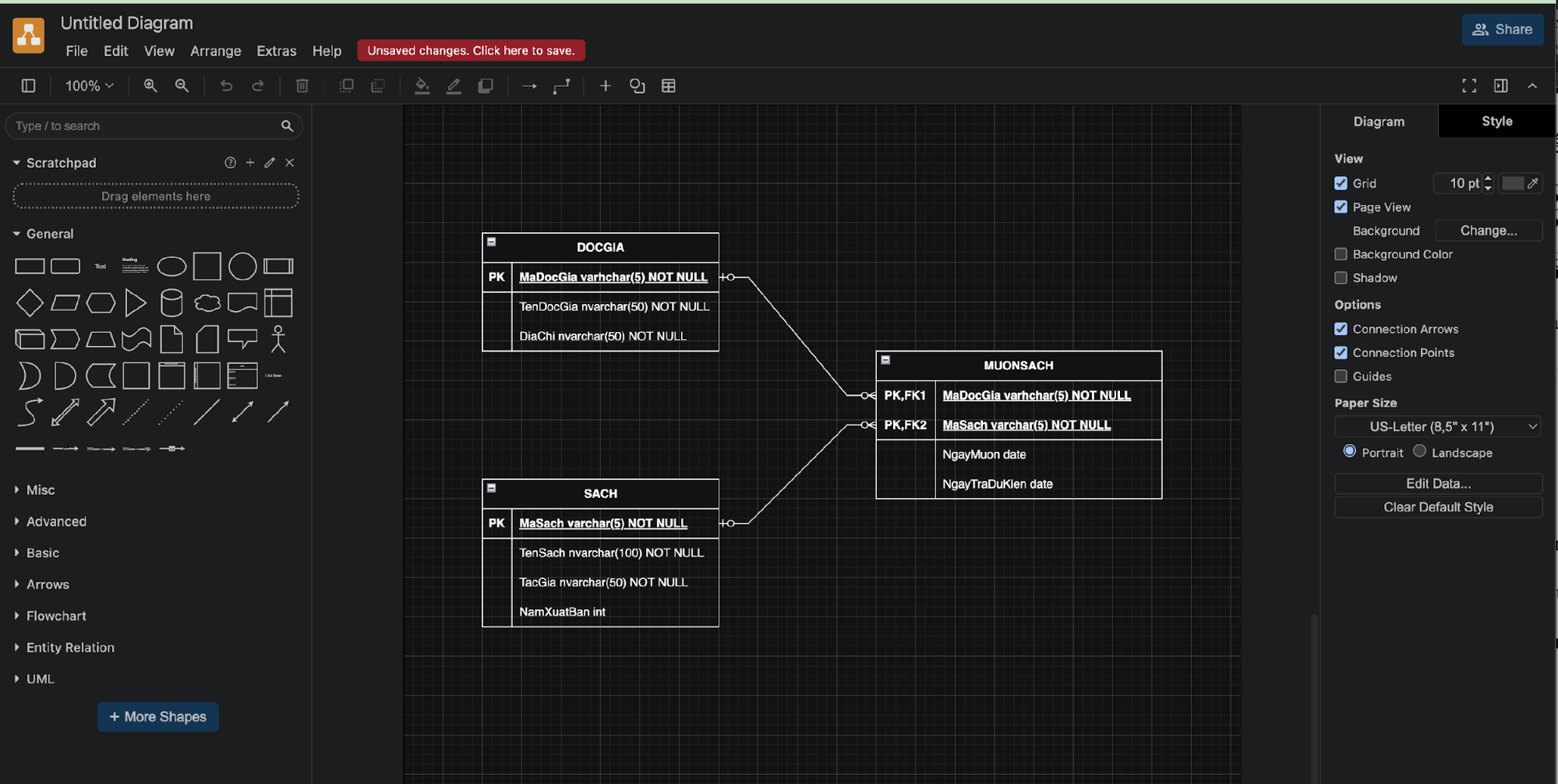

- Ưu điểm: Hoàn toàn miễn phí, mạnh mẽ, linh hoạt. Nó hỗ trợ rất nhiều bộ (library) ký hiệu, bao gồm cả ERD. Sinh viên có thể dễ dàng vẽ và xuất file ảnh hoặc tích hợp vào Google Drive/GitHub.
- Lucidchart:

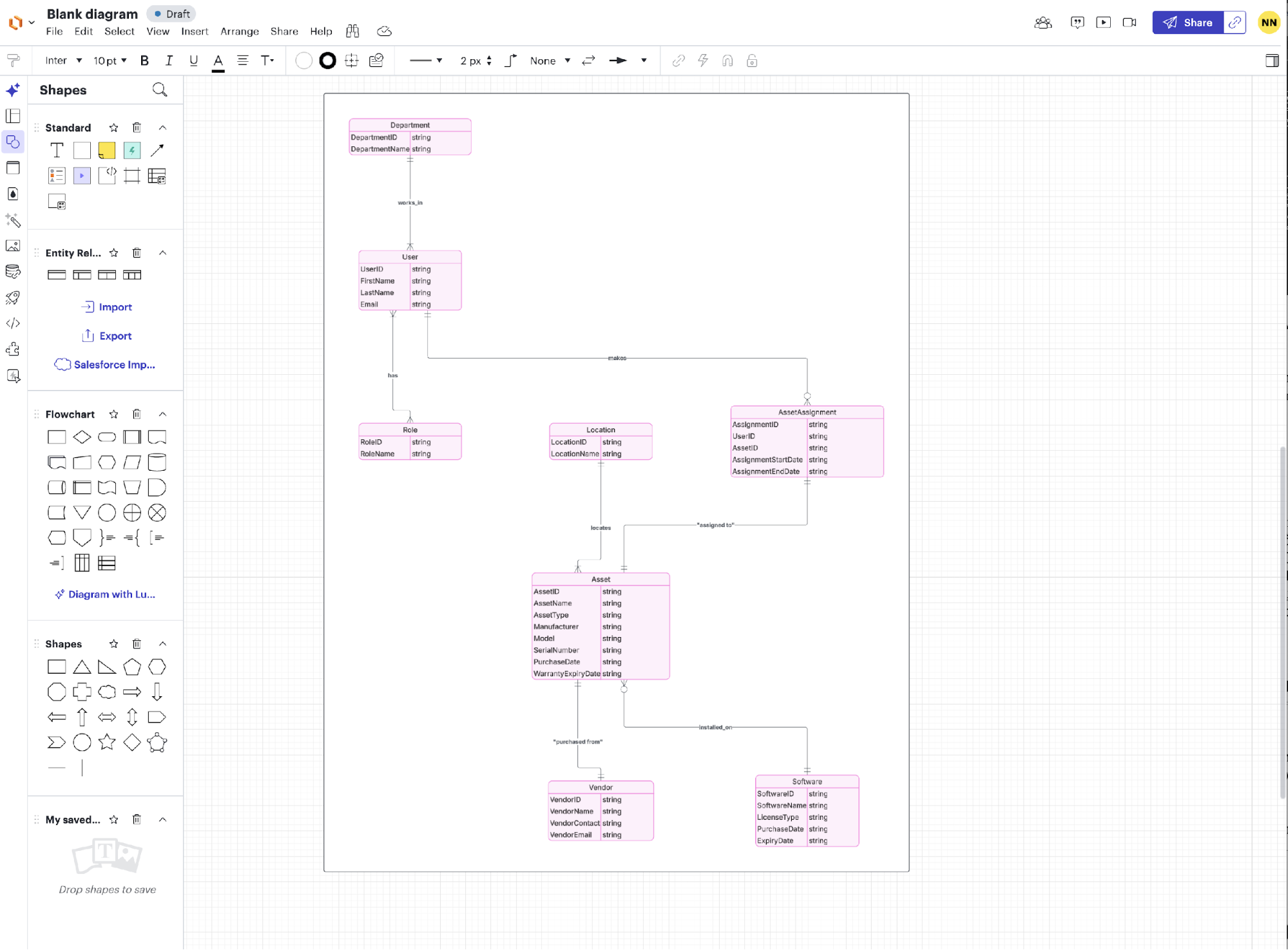

- Ưu điểm: Giao diện đẹp, chuyên nghiệp, hỗ trợ cộng tác (collaboration) cực tốt. Lucidchart có các mẫu (template) ERD thông minh, giúp tự động tạo các đường kết nối chuẩn.
2. Công cụ chuyên dụng (Data Modeling)
- MySQL Workbench:
- Ưu điểm: Nếu bạn học trên hệ CSDL MySQL, đây là công cụ “phải biết”. Nó không chỉ để vẽ. Tính năng “Forward Engineering” cho phép tự động tạo CSDL (file .sql) từ lược đồ đã vẽ. Ngược lại, tính năng “Reverse Engineering” có thể vẽ lại lược đồ từ một CSDL có sẵn.
- SQL Server Management Studio (SSMS):

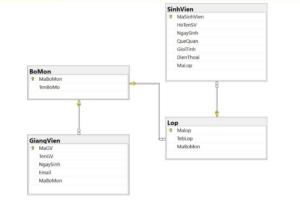

- Ưu điểm: Tương tự MySQL Workbench nhưng dành cho hệ CSDL SQL Server của Microsoft. Nó có tính năng “Database Diagrams” tích hợp sẵn.
3. Công cụ “Code-first” (DSL)
Đây là xu hướng rất hiện đại, cho phép lập trình viên định nghĩa cấu trúc CSDL bằng code đơn giản, sau đó công cụ sẽ tự động vẽ lược đồ.
- dbdiagram.io:
- Ưu điểm: Cực kỳ nhanh và hiệu quả. Sinh viên chỉ cần gõ (ví dụ: Table Users { id int [pk] }) và lược đồ sẽ tự động hiển thị bên cạnh. Nó rất dễ để chia sẻ và chỉnh sửa.
- Mermaid.js:
- Ưu điểm: Một ngôn ngữ markup để tạo biểu đồ. Nó được tích hợp sẵn vào GitHub, GitLab, và nhiều trình soạn thảo Markdown, giúp sinh viên đưa thẳng lược đồ vào tài liệu kỹ thuật của dự án.
Kết luận
Database Diagram không phải là một bài tập tùy chọn, nó là tư duy thiết kế và là kỹ năng sinh tồn của một lập trình viên chuyên nghiệp. Việc nắm vững cách thiết kế một lược đồ chuẩn hóa không chỉ giúp sinh viên qua môn “Cơ sở dữ liệu”, mà còn trang bị cho sinh viên nền tảng vững chắc để xây dựng các hệ thống phần mềm lớn, hiệu suất cao và dễ bảo trì trong suốt sự nghiệp sau này.
