Sinh viên Cơ khí FPT Polytechnic Cần Thơ thử thách thiết kế đồ gá khỏa mặt cho chi tiết giá đỡ

Vừa qua, sinh viên Công nghệ kỹ thuật Cơ khí, trường Cao đẳng FPT Polytechnic cơ sở Cần Thơ đã đối mặt với thử thách thiết kế đồ gá khỏa mặt cho chi tiết giá đỡ trong môn “Đồ gá – MEC2291” và hoàn thành được nhiều cột mốc đề ra.

Trong thời đại công nghệ số hóa, học online đã trở thành xu hướng thiết yếu, đặc biệt trong các ngành kỹ thuật như cơ khí. Môn học Đồ Gá, một lĩnh vực quan trọng trong kỹ thuật cơ khí, nay được đưa vào giảng dạy trực tuyến. Hình thức này không chỉ mang lại sự tiện lợi mà còn giúp sinh viên nắm bắt kiến thức một cách hiệu quả, nhờ vào sự hỗ trợ của các công cụ kỹ thuật số hiện đại. Tại môn “Đồ gá – MEC2291”, sinh viên sẽ được cung cấp các kiến thức chuẩn đầu ra như:

CLO1 : Định vị số bậc tự do của đồ gá và xác định được lực kẹp
CLO2 : Nhận biết cấu tạo các cơ cấu định vị
CLO3 : Mô tả được nguyên lý hoạt động của các chi tiết kẹp chặt
CLO4 : Thao tác tháo lắp đồ gá trên một số máy gia công cắt gọt cơ bản

AutoCAD là phần mềm không thể thiếu trong thiết kế kỹ thuật, đặc biệt là trong việc tạo ra các bản vẽ đồ gá. Khi học tại FPT Polytechnic, sinh viên được tìm hiểu và khai thác triệt để phần mềm nàVỡiVỡi các tiết học online, sinh viên được hướng dẫn sử dụng AutoCAD để tạo ra các bản vẽ kỹ thuật chính xác và chuyên nghiệp.

Quy trình thiết kế đồ gá bằng AutoCAD:

B1: Xác định yêu cầu thiết kế: Dựa vào chi tiết gia công và quy trình sản xuất, xác định các yêu cầu cơ bản cho đồ gá
B2: Lập kế hoạch và phác thảo: Sử dụng AutoCAD để vẽ phác thảo ban đầu của đồ gá, bao gồm các thành phần chính và cách bố trí.
B3: Chi tiết hóa thiết kế: Tạo các bản vẽ chi tiết cho từng thành phần của đồ gá, đảm bảo tất cả các yếu tố kỹ thuật được thể hiện rõ ràng.
B4: kiểm tra: sử dụng các công cụ trong Autocad để kiểm tra khả năng hoạt động của đồ gá, đảm bảo rằng thiết kế đáp ứng được yêu cầu sản xuất
B5: Chỉnh sửa và hoàn thiện: dựa trên kết quả kiểm tra, tiến hành chỉnh sửa và hoàn thiện thiết kế cuối cùng.

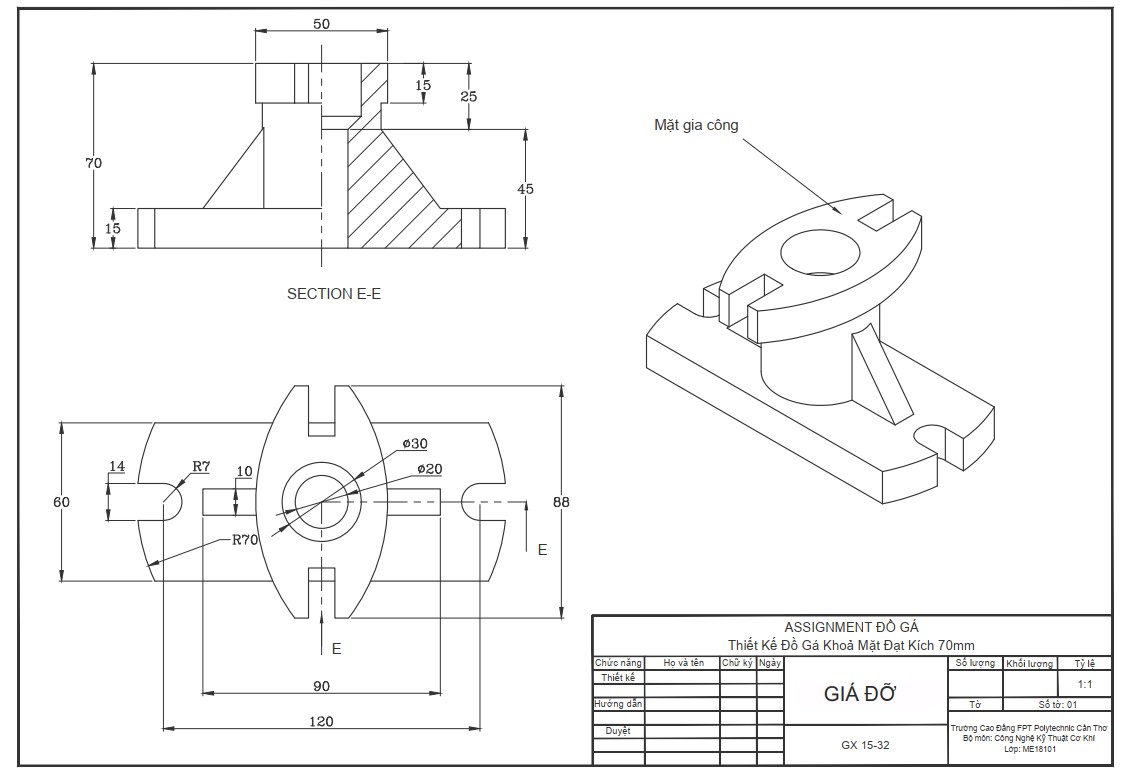

Bản vẽ chi tiết gia công cần thiết kế đồ gá

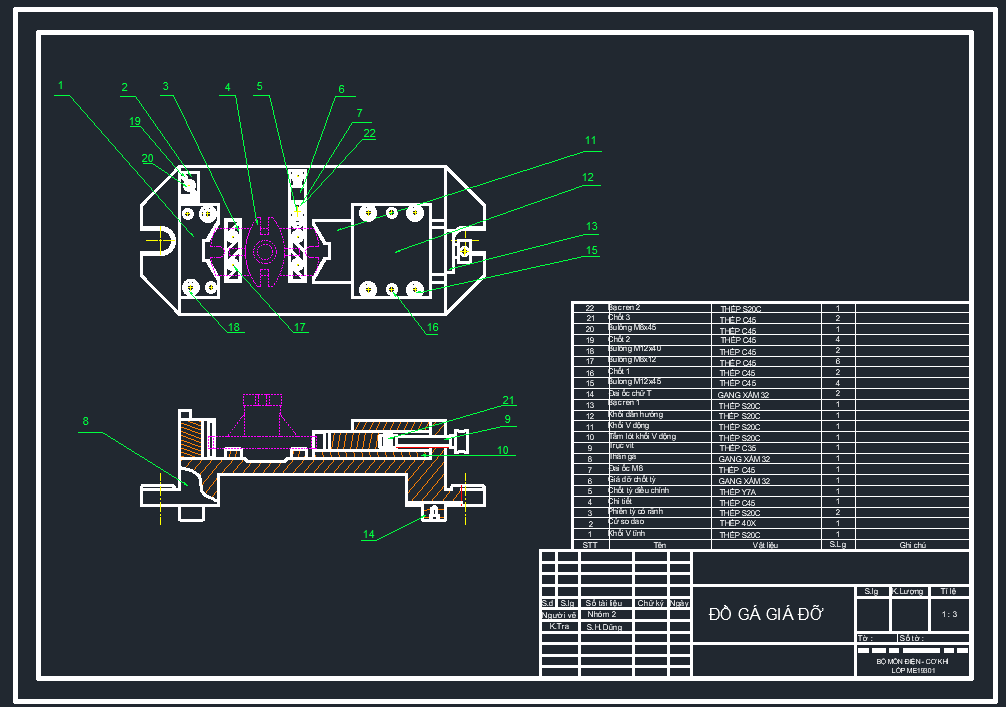

Sản phẩm sinh viên khi thiết kế trên Autocad

Sau khi vạch ra những bước cần thực hiện, sinh viên nhanh chóng thảo luận và từng nhóm lần lượt báo cáo ý tưởng thiết kế đồ gá và hoàn thiện sản phẩm trên Autocad. Một số hình ảnh tại buổi học của sinh viên:
