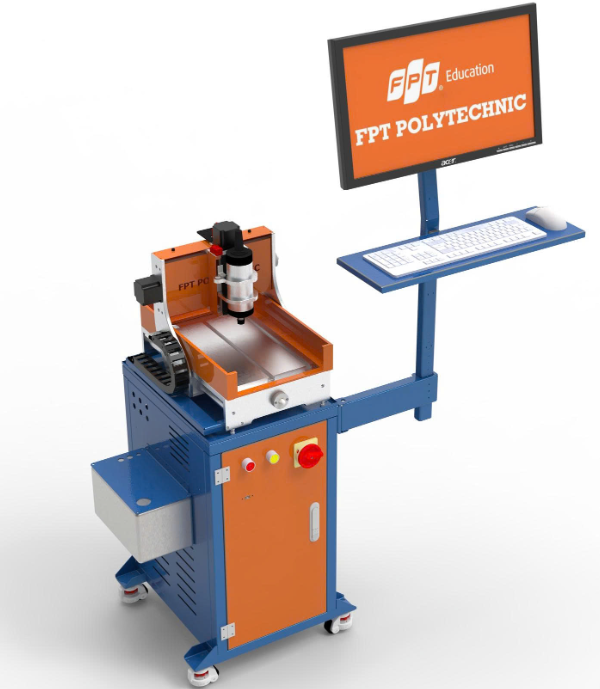

Hiện nay, các máy công cụ CNC công nghiệp thường có chi phí đầu tư cao và kích thước lớn, gây khó khăn cho việc tiếp cận công nghệ này, đặc biệt đối với sinh viên. Với mong muốn giải quyết vấn đề đó, sinh viên bộ môn Điện – Cơ khí tại FPT Polytechnic Hà Nội đã thực hiện dự án tốt nghiệp “Thiết kế và chế tạo máy phay CNC mini”. Đây không chỉ là một sản phẩm thể hiện sự sáng tạo và khả năng ứng dụng kiến thức vào thực tiễn của sinh viên, mà còn là một công cụ hiệu quả phục vụ cho việc học tập, nghiên cứu và sản xuất các chi tiết nhỏ.
Nguyên lý hoạt động và cấu tạo

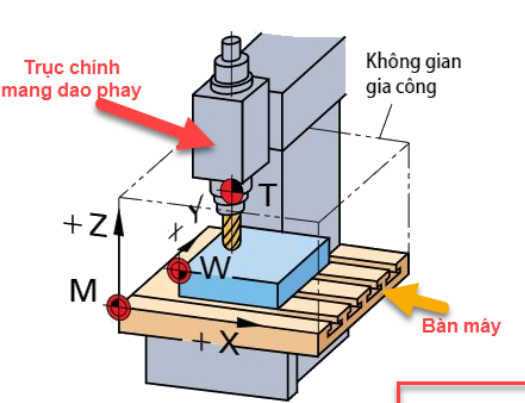

Máy phay CNC mini được thiết kế dựa trên nguyên lý điều khiển 3 trục (X, Y, Z), cho phép gia công các chi tiết có hình dạng phức tạp. Các thành phần chính của máy bao gồm:
- Hệ thống cơ khí: Bao gồm khung máy, bàn máy, trục chính (Spindle) và các thanh trượt dẫn hướng. Khung máy được chế tạo từ vật liệu có độ cứng vững cao, đảm bảo máy hoạt động ổn định trong quá trình gia công. Bàn máy di chuyển trên các thanh trượt song song, được điều khiển bởi vít me đai ốc, đảm bảo độ chính xác cao.
- Hệ thống truyền động: Máy sử dụng động cơ bước (Stepper motor) để điều khiển chuyển động của bàn máy theo ba trục. Động cơ bước được lựa chọn vì tính chính xác, dễ điều khiển và chi phí hợp lý.
- Hệ thống điều khiển: Đây là “bộ não” của máy, sử dụng bo mạch Arduino Uno kết hợp với phần mềm GRBL để xử lý mã G-code từ máy tính. Phần mềm này dịch các lệnh gia công thành tín hiệu điều khiển gửi tới các Driver điều khiển động cơ bước, đảm bảo máy hoạt động trơn tru theo đúng chương trình đã lập trình.
Quy trình thực hiện
Dự án được thực hiện theo một quy trình chặt chẽ, bao gồm các bước sau:
- Thiết kế: Sử dụng phần mềm thiết kế 3D chuyên dụng như SolidWorks để thiết kế chi tiết từng bộ phận và mô phỏng quá trình lắp ráp. Điều này giúp tối ưu hóa cấu trúc máy và kiểm tra các sai sót ngay từ khâu thiết kế.
- Lựa chọn linh kiện: Dựa trên bản vẽ thiết kế, nhóm đã tiến hành tìm kiếm và lựa chọn các linh kiện phù hợp trên thị trường, cân nhắc giữa chất lượng và giá thành.
- Chế tạo và lắp ráp: Các chi tiết cơ khí được gia công chính xác, sau đó được lắp ráp thành một cỗ máy hoàn chỉnh. Quá trình này đòi hỏi sự tỉ mỉ và chính xác cao để đảm bảo máy hoạt động ổn định.

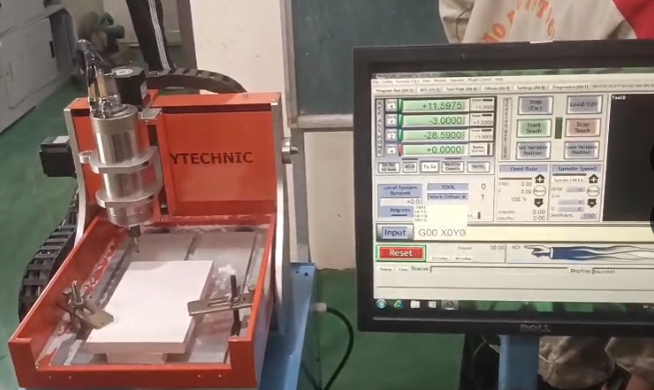

- Lập trình và chạy thử: Sau khi hoàn thành lắp ráp, nhóm tiến hành cài đặt phần mềm, lập trình các đoạn mã G-code cơ bản và chạy thử nghiệm. Các thông số được hiệu chỉnh liên tục để tối ưu hóa hiệu suất gia công.
Kết quả và tiềm năng ứng dụng
Sản phẩm cuối cùng là một chiếc máy phay CNC mini với khả năng gia công chính xác các chi tiết từ vật liệu mềm như gỗ, nhựa, foam, và nhôm. Máy có kích thước nhỏ gọn, dễ dàng di chuyển và vận hành.
Máy phay CNC mini này không chỉ đáp ứng yêu cầu của một đồ án tốt nghiệp mà còn có tiềm năng ứng dụng lớn:
- Hỗ trợ học tập: Là công cụ hiệu quả giúp sinh viên thực hành, củng cố kiến thức về điều khiển số và công nghệ gia công.
- Sản xuất mẫu: Phù hợp để chế tạo các mẫu sản phẩm nhanh chóng, tiết kiệm chi phí cho các doanh nghiệp nhỏ và phòng nghiên cứu.
- Gia công DIY: Thỏa mãn đam mê sáng tạo, giúp các cá nhân tự chế tạo các chi tiết theo ý muốn.
